执行标准
本产品执行最新版GB/T 9330标准。
适用范围
本产品适用于额定电压450/750V及以下控制、监控回路及保护线路等场合固定敷设使用的控制电缆。

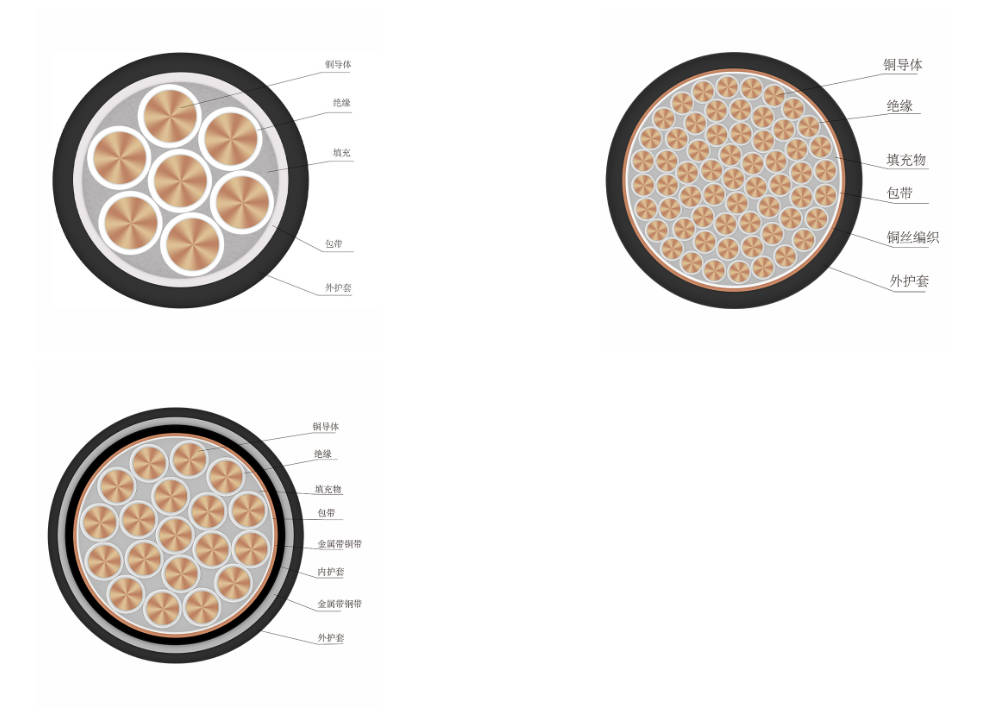

电缆结构图
产品特性
⑴电缆工作温度
电缆的工作温度如下：
——聚氯乙烯绝缘电缆正常运行时导体最高温度为70℃。
——交联聚乙烯绝缘电缆正常运行时导体最高温度为90°C。
⑵电缆额定电压
电缆的交流额定电压(U0/U): 450/750V。
当电缆用于交流系统时,电缆的额定电压不应低于使用电缆系统的标称电压。
当电缆用于直流系统时,该系统的标称电压不应大于电缆交流额定电压的1.5倍。
注：系统的工作电压允许长时间地超过该系统标称电压的10%,如果电缆的额定电压至少等于该系统的标称电压，则电缆可在高于额定电压10%的工作电压下使用。
⑶电缆敷设环境温度
敷设电缆时的环境温度不宜低于0℃,若低于0℃,须预先加热。
⑷电缆允许弯曲半径
电缆允许弯曲半径如下：
——软结构电缆,弯曲半径不应小于电缆外径的6倍；
——聚氯乙烯绝缘无铠装电缆，弯曲半径不应小于电缆外径的6倍；
——交联聚乙烯绝缘无铠装电缆，弯曲半径不应小于电缆外径的8倍；
——铠装电缆和金属带屏蔽电缆，弯曲半径不应小于电缆外径的12倍。
