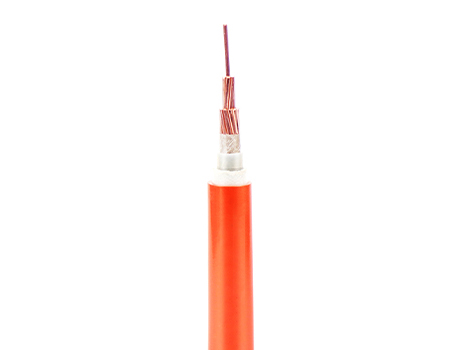

防火电缆

执行标准

本产品执行最新版GB/T 13033、GB/T 34926、JG/T 313等标准。

适用范围

本产品适用于城市的高层建筑、娱乐场所、医院、图书馆、车站、地铁站和机场等人口密集的建筑和消防系统、安全应急通道、 高温场合等对质量和安全要求高的场所。

电缆结构图

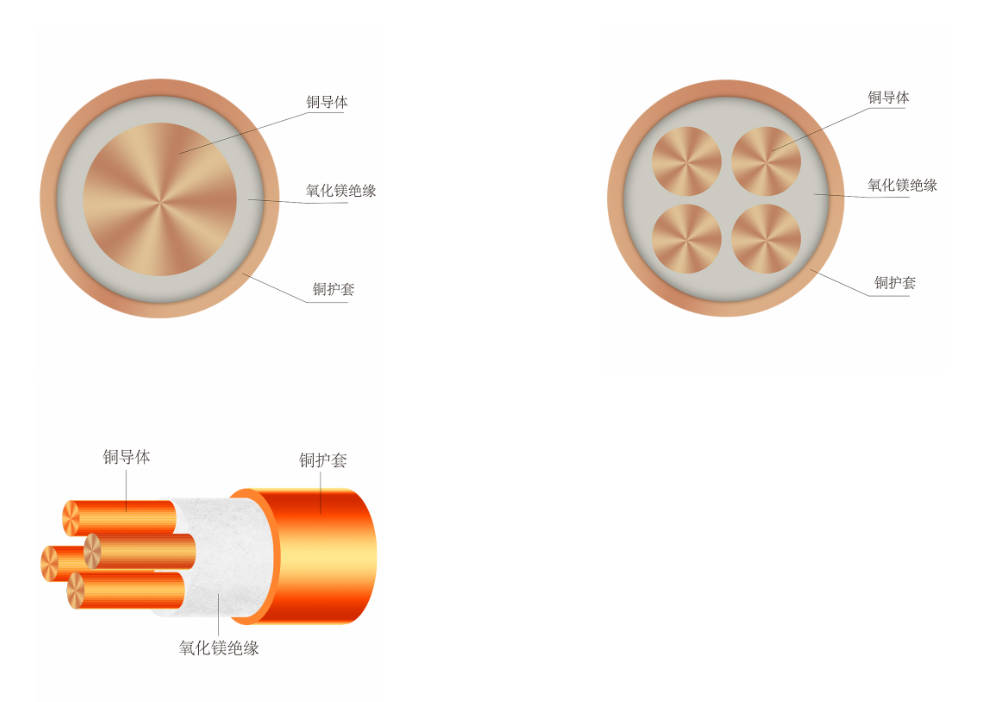

BTTZ产品结构图

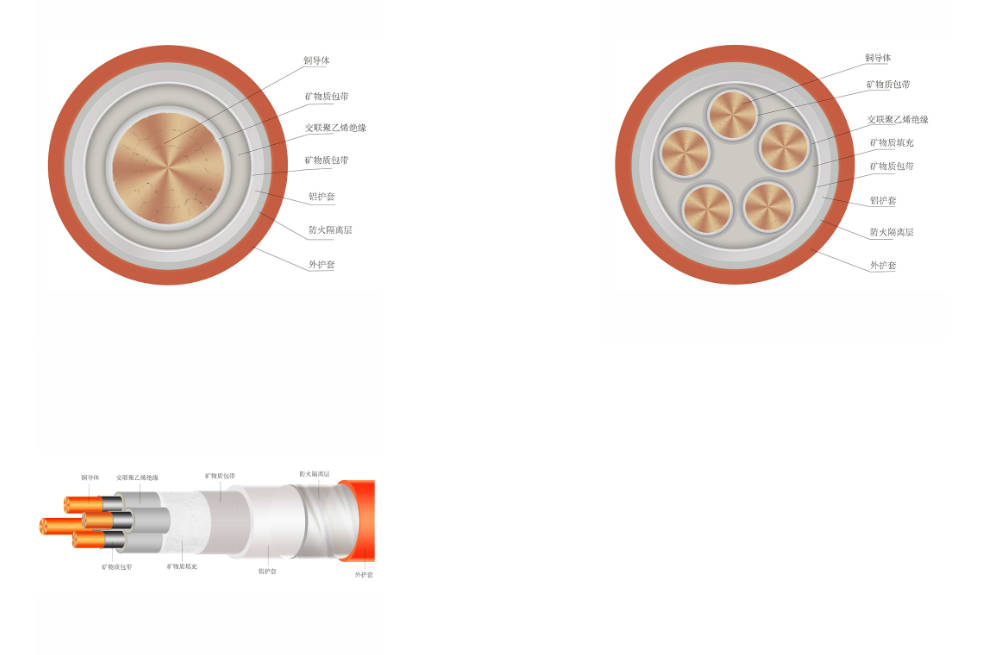

BTLY、NG-A产品结构图

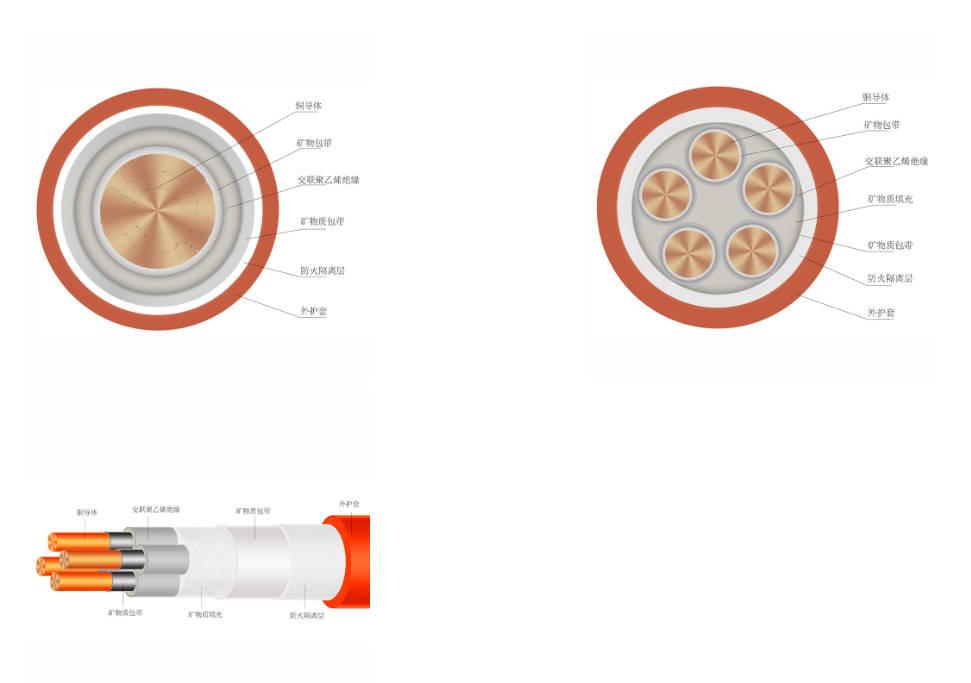

RTTZ、YTTW产品结构图

BBTRZ、TBTRZY产品结构图

产品特性

产品具有优异的耐火性能：成品电缆满足GB/T 19216.21耐火试验标准，火焰温度950℃,施加额定电压，持续时间180min绝缘不击穿。

为了保证电缆的敷设质量,敷设电缆时应按下述要求施工:

（1）电缆运至现场进行放线,放线时电缆可以从上至下,也可以从下至上。

（2）电缆在整个放线过程中,电缆不能有扭绞、打结现象。敷设时,应注意电缆的拉动行进,切勿将电缆放在地面上、粗糙墙面上或坚硬物体上连续拖动摩擦。

（3）严禁电缆在坚硬、锐利的物体上拖动以及遭受尖锐物体的撞击。接线时应保证电缆铜护套的良好接地。

（4）电缆的支架和固定

a、水平吊架允许跨距:

电缆外径≤20mm,允许跨距400mm,电缆外径＞20mm,允许跨距800mm

b、垂直支架允许跨距：

电缆外径≤20mm,允许跨距1500mm,电缆外径＞20mm,允许跨距1000mm

c、在电缆桥架中敷设，固定电缆的允许跨距可参考a、b项;

d、电缆敷设时电缆

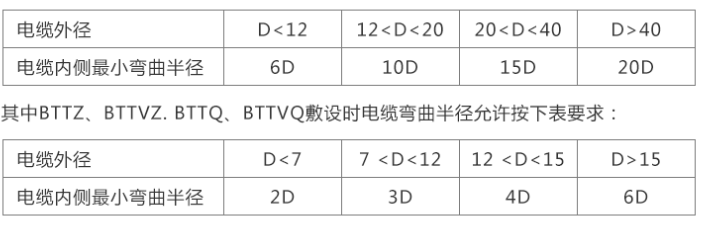

的弯曲应满足下表规定的电缆允许最小弯曲半径的要求。

e、单芯电缆的固定，不应采用磁性闭合的高导磁材质构件，例如用铁丝捆扎等，可采用非磁性材料固定；或磁性不闭合磁质构件固定；

f、金属护套电缆剥除金属护套时，严禁金属屑嵌入绝缘层，除肉眼查看外，应用兆欧表检测绝缘电阻（金属护套及导体之间）如绝缘电阻不合格，说明金属护套的边刺，刺入绝缘中与导体接触，必须清除。
